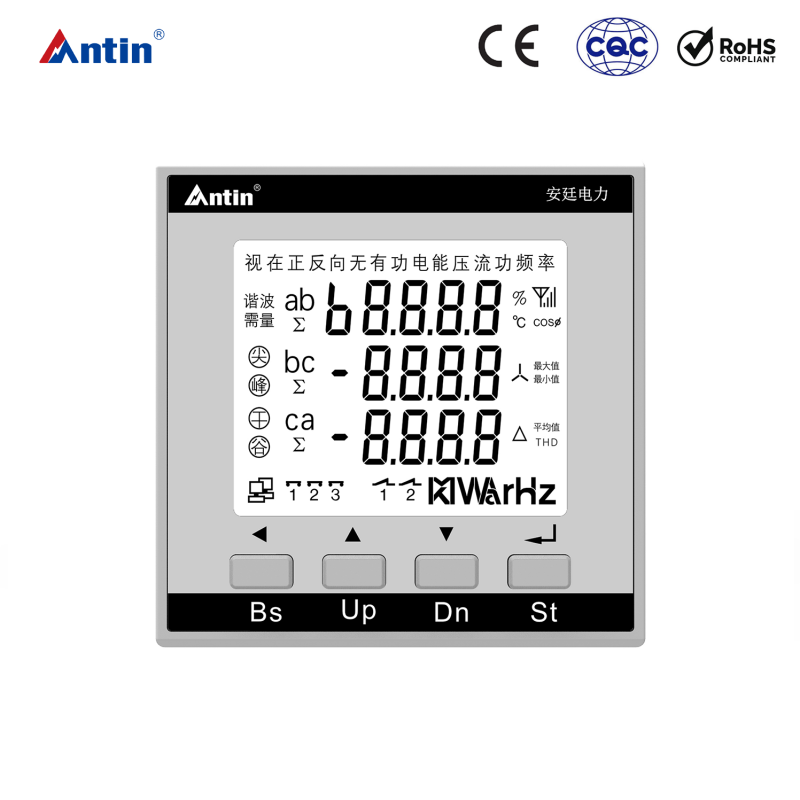

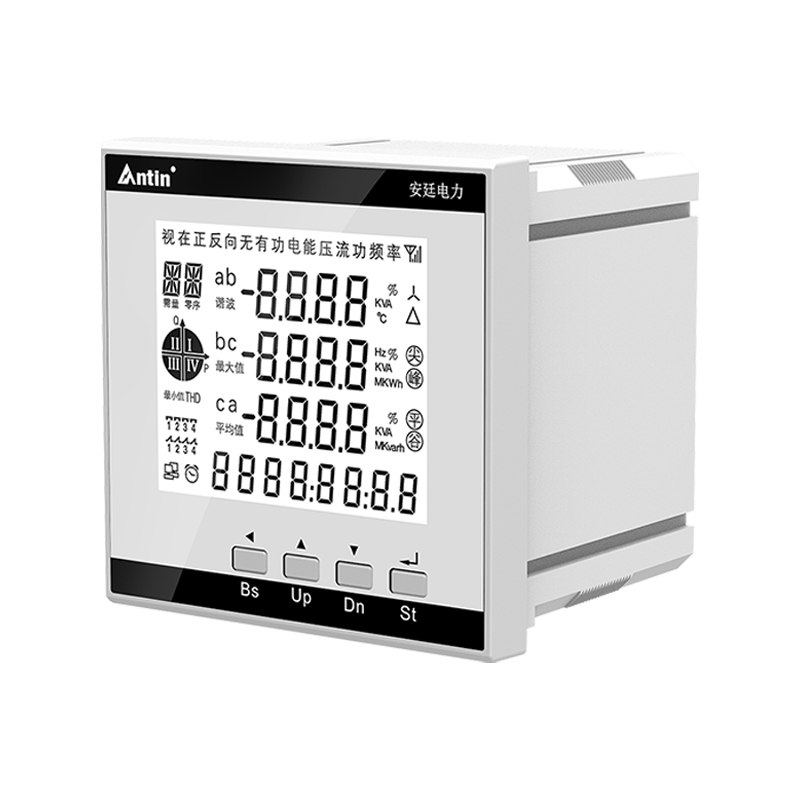

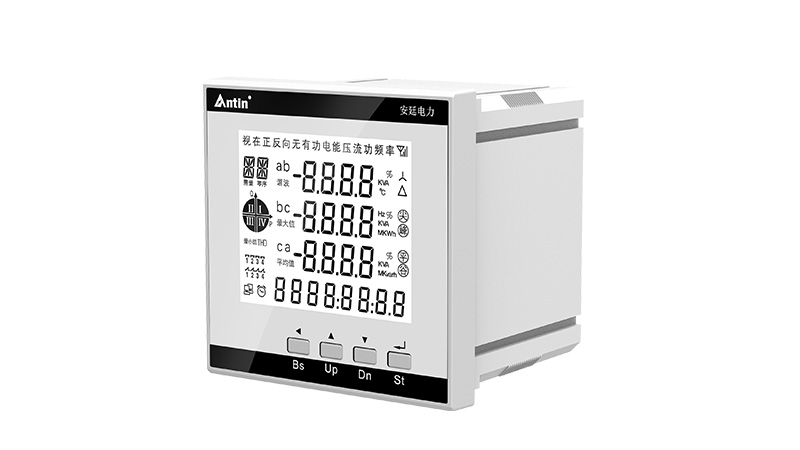

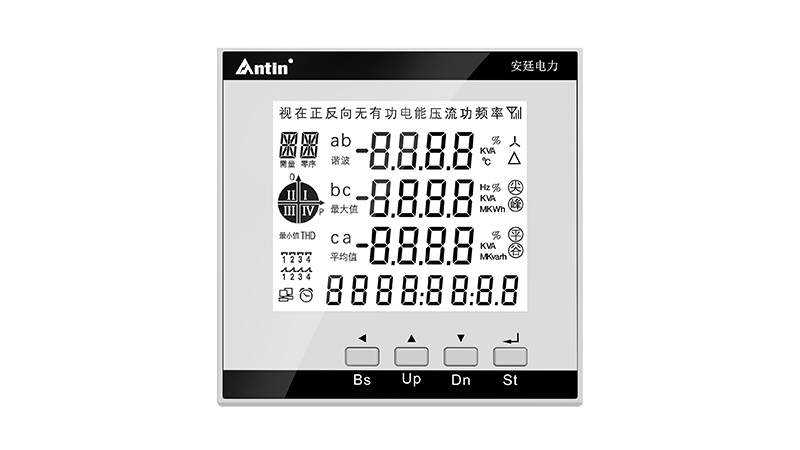

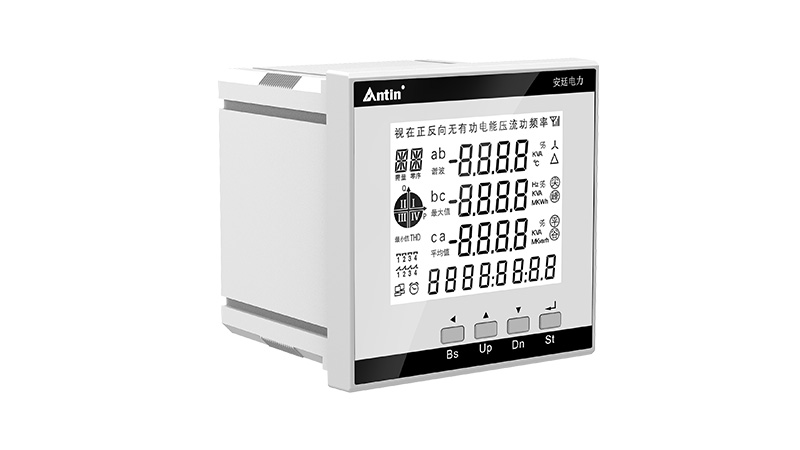

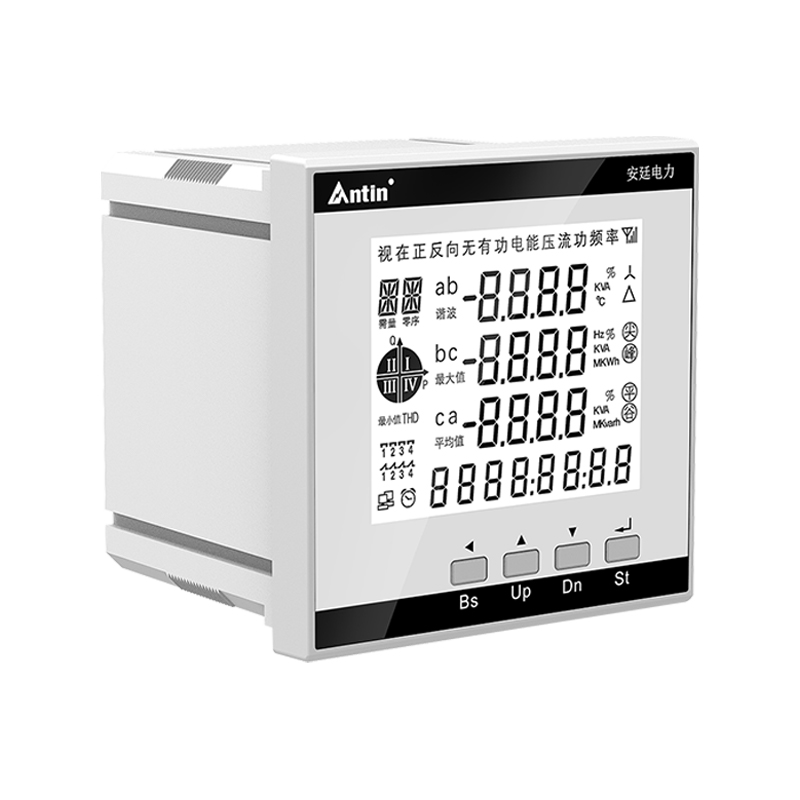

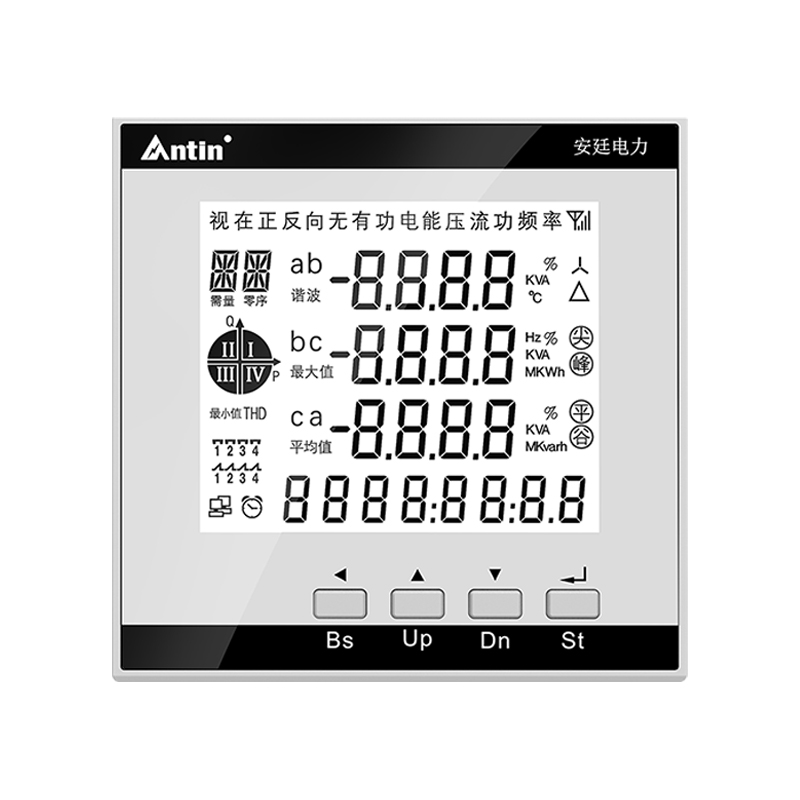

AT181Y Series Digital đa chức năng Phân tích hài

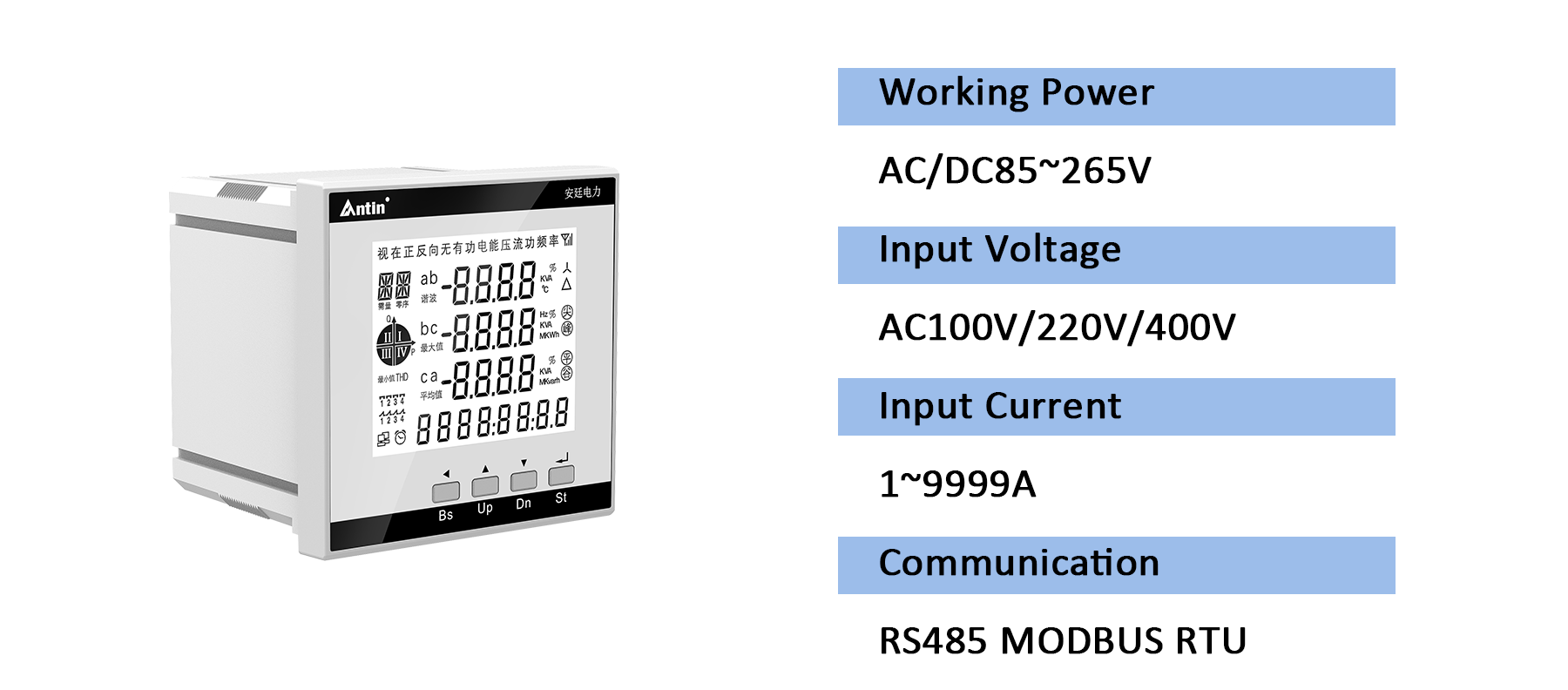

Sức mạnh làm việc

Phạm vi hoạt động

AC/DC85 ~ 265V

Tiêu thụ năng lượng

≤5W

Đầu vào AC

Điện áp đầu vào định mức

AC 100V 、 220V 、 400V

Quá tải

1.2 lần liên tục. 2 lần (10 giây)

Tiêu thụ năng lượng

<0,4VA/pha

Trở kháng Đầu vào hiện tại

≥200kΩ

Dòng điện chính

1-9999A

Đầu vào thứ cấp

1AOR5A

Thời gian ngắn quá dòng

Tối đa 20 lần. hiện tại trong 0,5 giây

Tiêu thụ năng lượng

<0,2vaphase

Trở kháng

≥0.1Ω

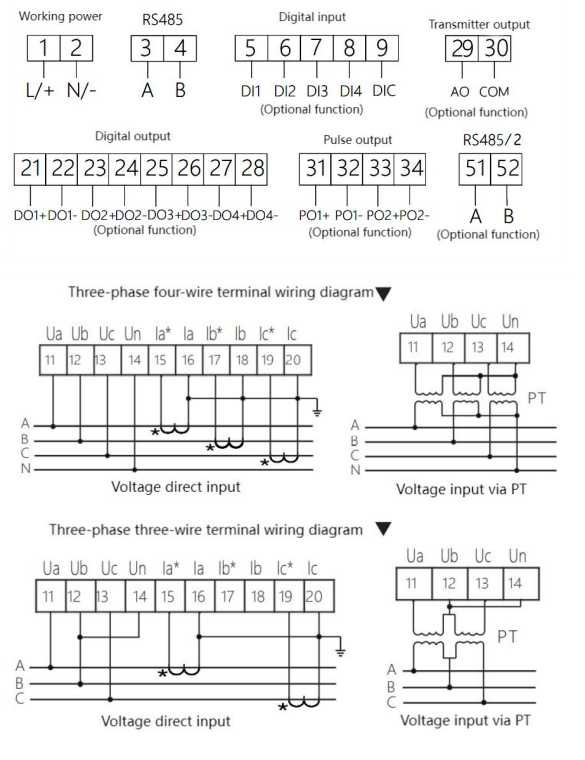

Đầu ra đầu vào

Chuyển đổi đầu vào

Đầu vào tiếp xúc khô, optoisolated

Chuyển đầu ra

Đầu ra rơle ： Bất kỳ báo động nguồn nào cũng có thể được đặt. Điều khiển từ xa mặc định

Cổng Comm

RS4S5

Modbus RTU

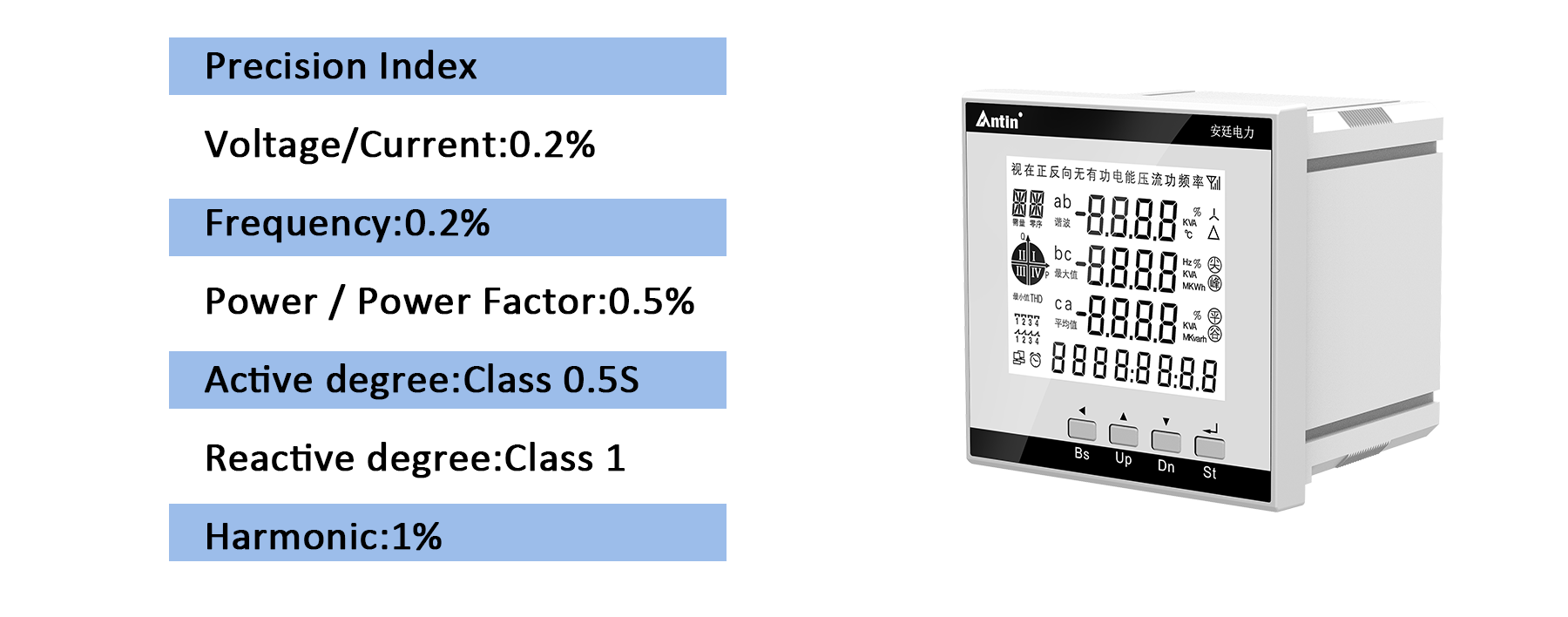

Sự chính xác

Điện áp/c dòng điện

0,5%

Tính thường xuyên

0,2%

Yếu tố công suất / công suất

1%

Sức mạnh tích cực

aass0.5s

Công suất phản ứng

Lớp 2

Môi trường hoạt động

Nhiệt độ hoạt động

-25 ~ 55

Nhiệt độ lưu trữ

-40 ~ 70

Hoạt động độ ẩm

≤90%rh không áp dụng, không có không khí ăn mòn

Độ ẩm lưu trữ

≤95%rh ， không điều hòa, không có không khí ăn mòn

Độ cao

≤2000m

Hiệu suất tương thích điện từ

Xả tĩnh điện

Lớp ⅳ GB/T 17626.2 IEC 61000-4-2）

Sức mạnh trường RF
Tính nhạy cảm

Lớp ⅲ GB/T 17626.3 IEC 61000-4-3）

Kiểm tra điện /nổ nhanh về điện

Kiểm tra tăng đột biến

Lớp IV (GB/T 17626.5 IEC 61000-4-5)

Tiến hành kiểm tra độ mẫn cảm

Lớp ⅲ GB/T 17626.6 IEC 61000-4-6）

Quyền lực
Tính nhạy cảm từ trường tần số
Bài kiểm tra

Miễn dịch sóng dao động

Lớp ⅲ (GB/T 17626.12 IEC 61000-4-12)

Giới hạn phát xạ điện từ

Accordant (GB/T 14598,16 IEC 60255-25)

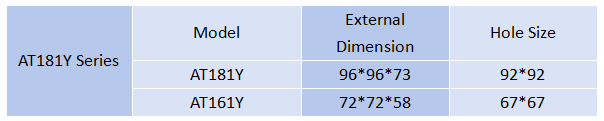

Kích thước tổng thể

H*W*d

96mm × 96mm × 75mm
