Máy đo công suất đa chức năng ATZ2000 Series

Sức mạnh làm việc

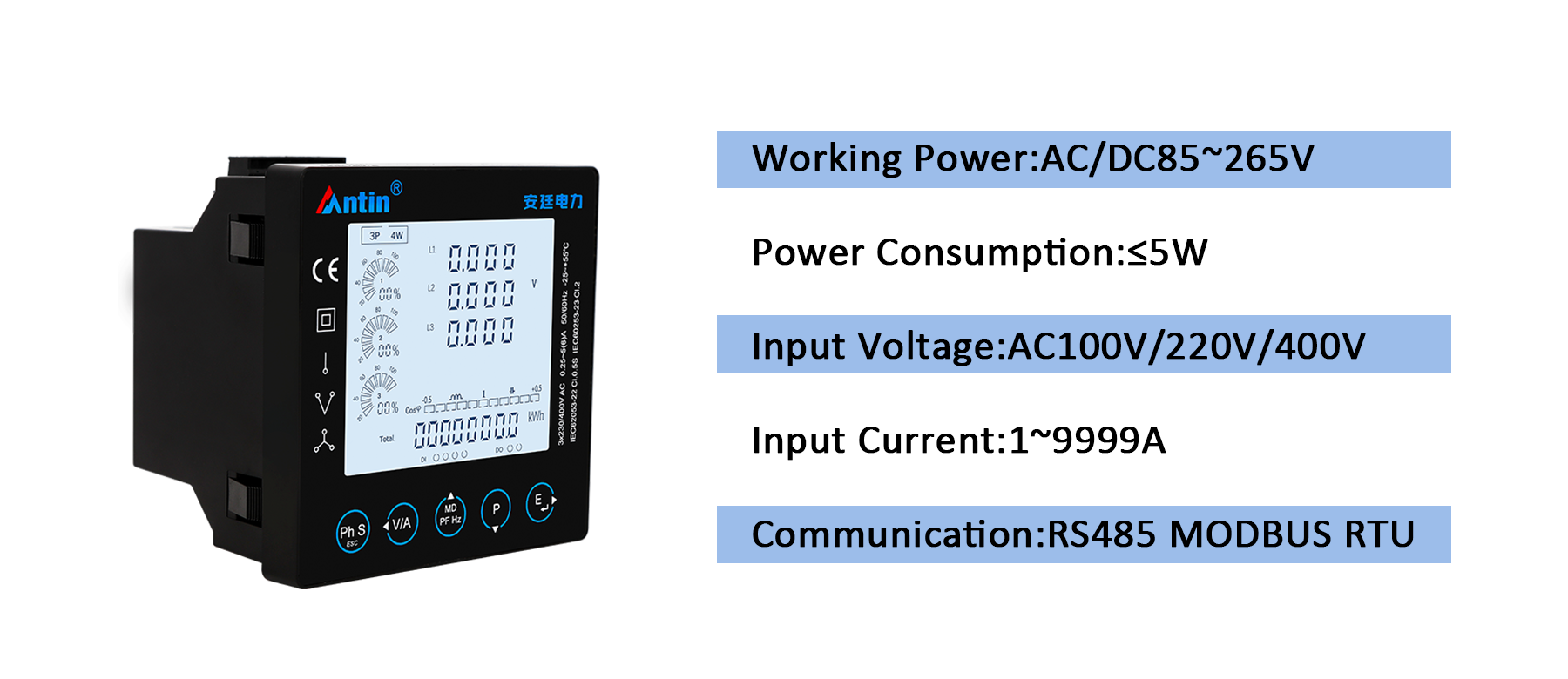

Phạm vi hoạt động

AC/DC85-265V

Tiêu thụ năng lượng

≤5W

Đầu vào AC

Điện áp đầu vào định mức

AC 100V. 220v. 400V

Quá tải

1.2 lần liên tục. 2 lần (10 giây)

Tiêu thụ năng lượng

<0,4VA/pha

Trở kháng Đầu vào hiện tại

≥200kΩ

Dòng điện chính

1-9999A

Đầu vào thứ cấp

1AOR5A

Thời gian ngắn quá dòng

Tối đa 20 lần. hiện tại trong 0,5 giây

Tiêu thụ năng lượng

<0,2VA/pha

Trở kháng

≥0.1Ω

Đầu ra đầu vào

Chuyển đổi đầu vào

Đầu vào tiếp xúc khô, chọn phân lập

Chuyển đầu ra

Đầu ra rơle; Bất kỳ báo động điện nào cũng có thể Đặt, điều khiển từ xa mặc định Điều khiển từ xa mặc định

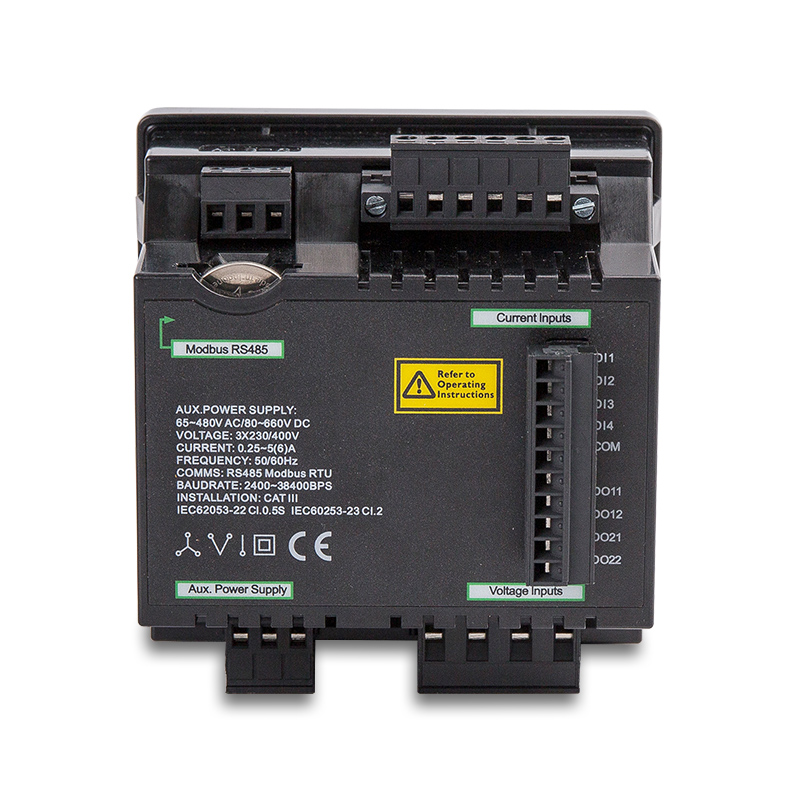

Comm. Cổng

RS485

Modbus RTU

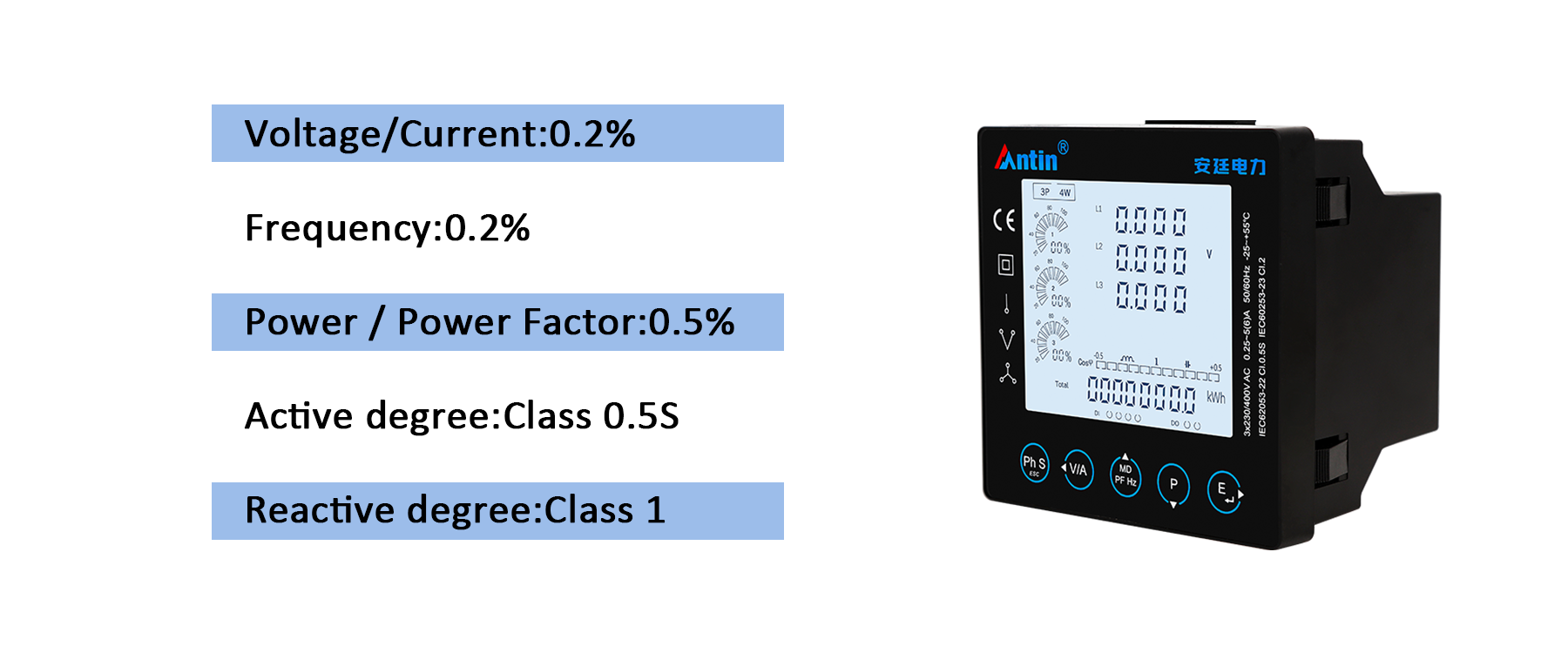

Sự chính xác

Điện áp/dòng điện

0,5%

Tính thường xuyên

0,2%

Yếu tố công suất / công suất

1%

Sức mạnh tích cực

Lớp0.5s

Công suất phản ứng

Lớp 2

Môi trường hoạt động

Nhiệt độ hoạt động

-25 ~ 55

Nhiệt độ lưu trữ

-40 ~ 70

Hoạt động độ ẩm

≤90%rh ， không liên quan, không có không khí ăn mòn

Độ ẩm lưu trữ

≤95%rh ， không liên tục, không có không khí ăn mòn

Độ cao

≤2000m

Hiệu suất tương thích điện từ

Xả tĩnh điện

Lớp IV (GB/T 17626.2 IEC 61000-4-2)

Sức mạnh trường RF Tính nhạy cảm

Điện nhanh nhất thời /BRET TEST

Lớp IV (GB/T 17626.4 IEC 61000-4-4)

Kiểm tra tăng đột biến

Lớp IV (GB/T 176265 IEC 61000-4-5)

Tiến hành kiểm tra độ mẫn cảm

Tần số công suất từ ​​tính Kiểm tra độ nhạy cảm của trường

Miễn dịch sóng dao động

Lớp ⅲ (GB/T 17626.12 IEC 61000-4-12)

Giới hạn phát xạ điện từ

Accordant (GB/T14598.16 IEC 60255-25)

Tính chất cách điện điện

Sức mạnh điện môi

2K v Điện áp tần số làm việc. 1 phút (GB/T13729)

Điện áp điện trở điện kháng điện

S100MQ (GB/T 13729) 5KV.12/50PS (GB/T13729)

Tính chất cơ học

Phản ứng rung/độ bền

Lớp ⅰ GB/T 11287）

Lớp ⅰ GB/T 14537）

Phản ứng va chạm

Lớp ⅰ GB/T 14537）

Kích thước tổng thể

H × W × d

96mm × 96mm × 73mm

Kích thước cut-out

92mm × 92mm
